45 Acciaio e SUH446 Terminale ermetico in acciaio inossidabile ELAN 48 Vetro per connessioni elettriche durevoli

Descrizione del prodotto: terminale ermetico

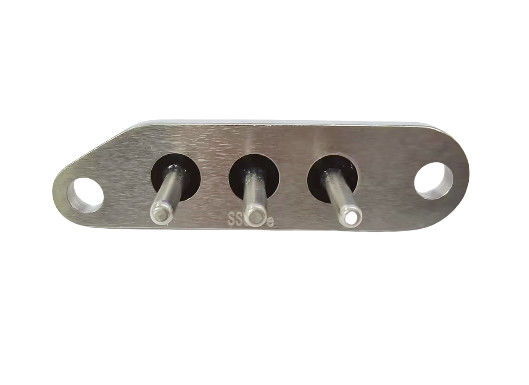

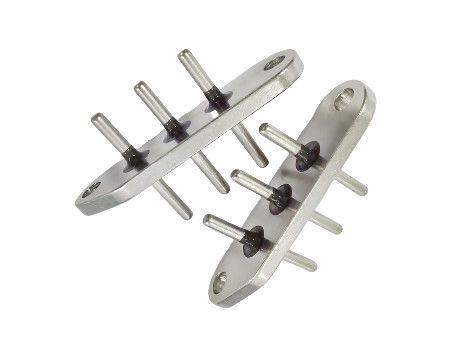

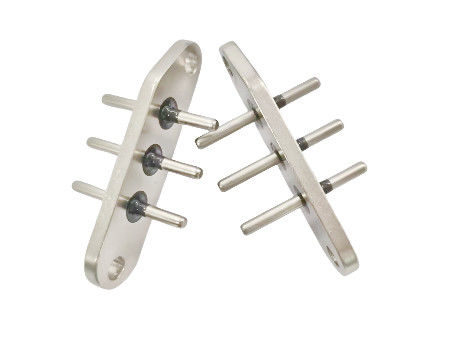

Il terminale ermetico presentato nel disegno è un componente elettrico altamente specializzato.
1. Materiali

Corpo: è realizzato in acciaio 45, fornendo eccellente resistenza meccanica e durata.
Pini: i pini sono realizzati in acciaio inossidabile SUH446, che offre una buona resistenza alla corrosione e una buona conduttività elettrica.
Vetro: il vetro utilizzato è ELAN #48, che garantisce adeguate proprietà di isolamento e di tenuta.

2Dimensioni e specifiche

Il terminale presenta numerosi tagli circolari con diametri quali R 5.5, R 9.5, ecc. Queste dimensioni precise sono cruciali per il suo corretto allineamento e funzionalità.
Esistono diversi fori con diametri specifici come ?? 3.18 ± 0.005, 5,6 ± 0,1 (thru), ecc. Questi fori sono progettati per accogliere con precisione i perni e altri componenti.
La struttura complessiva ha dimensioni di 34,5 ± 0,3 in lunghezza e 3,5 min in altezza, garantendo un design compatto ma funzionale.

3Caratteristiche principali del prodotto

Risistenza all'isolamento: ha una resistenza all'isolamento di controllo statico di 500MΩ @ 1000DC, garantendo un eccellente isolamento elettrico.
Hi-Pot (forza dielettrica): con un controllo statico di 3000VAC, può resistere a alte tensioni senza guasti o flashover.
Prova di perdita: passa una prova di perdita a 2,5 MPa con pressione di N2 per un minuto, garantendo l'assenza di perdita.
Trattamento superficiale: la superficie viene trattata con un rivestimento in nichel inossidabile con uno spessore di 3-5 μm, migliorando le sue proprietà anti-corrosione.
Corrente di lavoro massima e normale: ha una corrente massima di 30 A e una corrente di lavoro normale di 25 A, con un aumento di temperatura inferiore a 40 °C, che lo rende adatto a varie applicazioni elettriche.
Temperatura di funzionamento: la gamma di temperature di funzionamento va da - 40°C a + 150°C, consentendo di essere utilizzato in una vasta gamma di ambienti.

4Applicazioni
Questo terminale ermetico è principalmente progettato per l'uso in sistemi elettrici in cui è richiesta una tenuta ermetica per prevenire interferenze ambientali e garantire connessioni elettriche affidabili.È adatto per applicazioni in settori come l'aerospaziale, le telecomunicazioni e l'automazione industriale, dove sono essenziali componenti elettrici ad alte prestazioni.
In sintesi, questo terminale ermetico combina ingegneria precisa, materiali di alta qualità e eccellenti proprietà elettriche.rendendolo una scelta ideale per varie applicazioni elettriche esigenti nel mercato internazionale.
