Bolt elettrico ad alta resistenza H62 Noce in ottone e 304 in acciaio inossidabile Conchiglia di ferro installata per refrigerazione Cablaggio del motore del compressore

I. Panoramica del prodotto

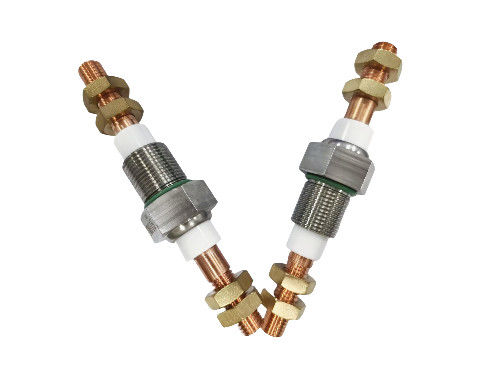

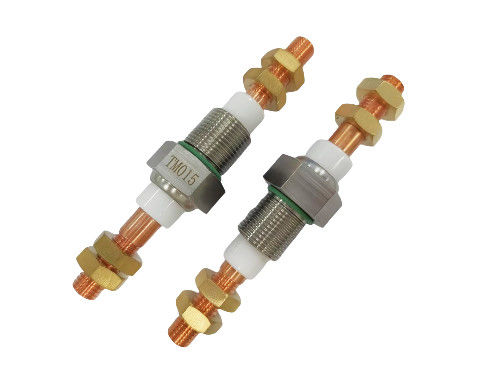

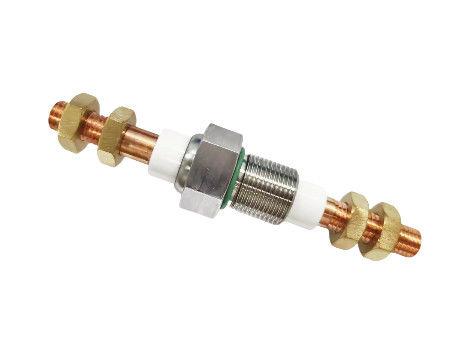

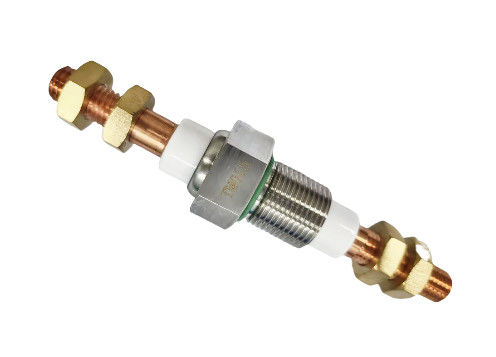

Il prodotto è un bullone elettrico, che è composto principalmente da un guscio di ferro per l'installazione, una manica di porcellana ondulata, una barra di rame, un dado, una guarnizione e un anello O.
II. Specifiche di progettazione

Materiale

Conchiglia di ferro di installazione: acciaio inossidabile 304
Manica di porcellana ondulata: 95% di porcellana allumina
Barre di rame: T3 di rame viola
Noce: ottone H62
Gassetta: ottone H62.
O-anelli (± 13,5 × 2,65): HNBR

Dimensioni

La lunghezza complessiva del prodotto è di circa 99,5 mm (con una tolleranza di ± 0,5 mm).
Il diametro della parte esagonale (SSCore) è di circa 25,2 mm.
Il diametro della parte di connessione della barra di rame è M8 ad un'estremità e M16×1 all'altra, con diametri corrispondenti di ¢12 e ¢24 (con una tolleranza di +0,1 mm).

Requisiti tecnici

Deve essere conforme alla norma YS/YGR-9000-001 "Condizioni tecniche per il terminale motore del compressore di refrigerazione di tipo chiuso".
L'insieme tra la manica di porcellana e la barra a vite deve essere sigillato con adesivo.
L'intervallo di temperatura di funzionamento è compreso tra - 30°C e + 100°C.
La pressione di lavoro è di 2,1 MPa, la pressione di prova di 3,2 MPa e la pressione minima di rottura di 6,3 MPa.
La resistenza di isolamento tra il conduttore e il guscio non deve essere inferiore a 1000 MΩ.
Con corrente a pieno carico di 200 A, tensione di 600 V, 1000 VAC, 60 Hz, la corrente di perdita massima è ≤ 5 mA entro 1 minuto.
I materiali componenti devono essere resistenti ai refrigeranti R22 e R134a.

III. Caratteristiche del prodotto
Questo bullone è progettato con dimensioni precise e una selezione rigorosa dei materiali per garantire le sue prestazioni in connessione elettrica e resistere a ambienti ad alta pressione e temperatura.È adatto per compressori frigoriferi di tipo chiuso, fornendo una connessione elettrica affidabile e la sicurezza.
